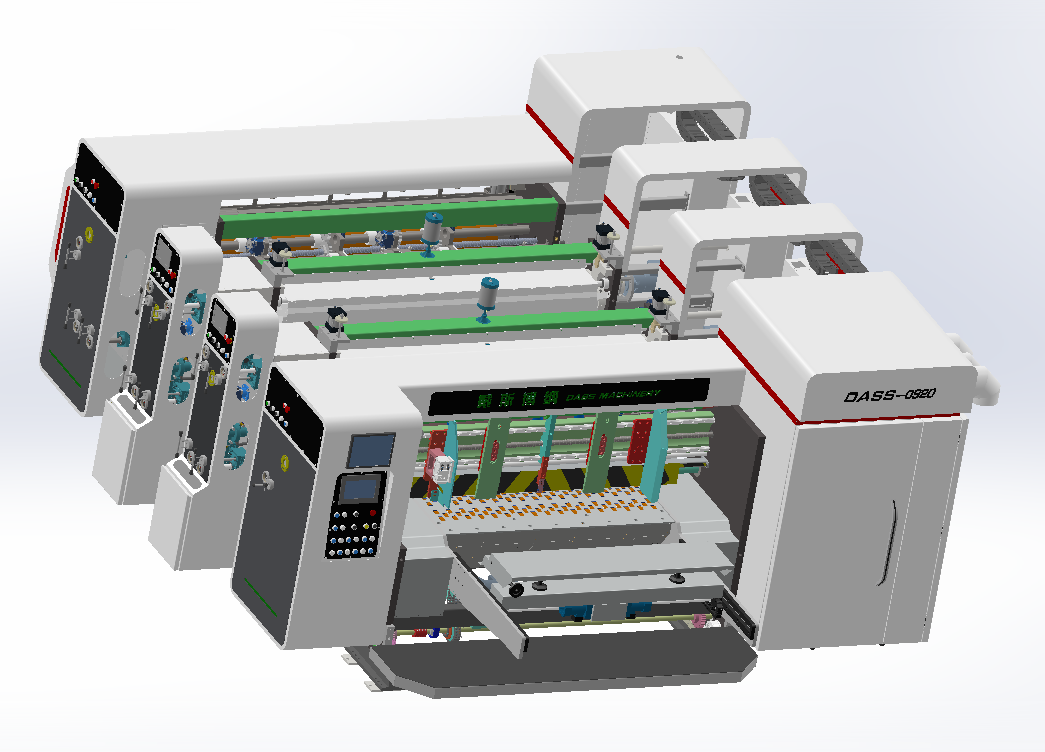

1222型伺服免壓前緣雙色水墨印刷圓壓圓模切機
Type 1222 Servo-driven Pressure-free Front Edge Two-color Water-based Ink Printing Rotary Die-cutting Machine
主要技術參數
|
序號
|
參數名稱
|
單位
|
規格
|
|
1
|
機械內側寬度
|
mm
|
2600
|
|
2
|
設 計 速 度
|
張/分
|
210
|
|
3
|
經濟運行速度
|
張/分
|
120-180
|
|
4
|
最大進紙尺寸
|
mm
|
1200×2400
|
|
5
|
最小進紙高度
|
mm
|
350×500
|
|
6
|
最大印刷面積
|
mm
|
1200×2200
|
|
7
|
最大模切面積
|
mm
|
1200×2200
|
|
8
|
隔張進紙尺寸
|
mm
|
1400×2200
|
|
9
|
套色精度
|
mm
|
±0.5
|
|
10
|
標準印版厚度
|
mm
|
7.2
|
|
11
|
適應紙板厚度
|
mm
|
2--10
|
|
12
|
印刷滾筒軸向調節
|
mm
|
±5
|
印刷組功能介紹
* 記憶回歸原印刷位置功能，于清潔印版轉動印刷輪，自動記錄停機前各色印刷相對位置。
* 印刷輪表面研磨及鍍鉻處理
* 優質鋼制作，表面磨削，鍍硬鉻。靜平衡校正，運轉平穩，適應高速運轉。
* 輥身水平方向和圓周方向刻制基準刻線，方便對版．
* 蝸輪蝸桿無極卷版軸。適合標準掛板條，實現快速換版。
* 電動 360°正反調整印刷輥，數字自動顯示調整量。
* 安裝腳踏開關控制裝版滾筒正反轉，方便換版。
* 自動歸零功能。
* 印刷輥軸向電動調整。
：
* 氣動隔膜泵，操作簡單，維護方便，供墨穩定。
* 循環式氣動上墨，自動清洗水墨。
* 濾網過濾雜質，保證印刷質量。
* 相位調整機構：所有相位調整全部采用此機構
* 獨特的行星齒輪構造， 360 度調整，運轉、停止?fàn)顟B(tài)下均可。
* 印刷相位調整數顯屏顯示。
* 擦洗印版后自動復位系統。
* 相位固定系統：
* 電磁離合器制動式剎車裝置。機組離合或相位調整，傳動齒輪原嚙合點不變。
