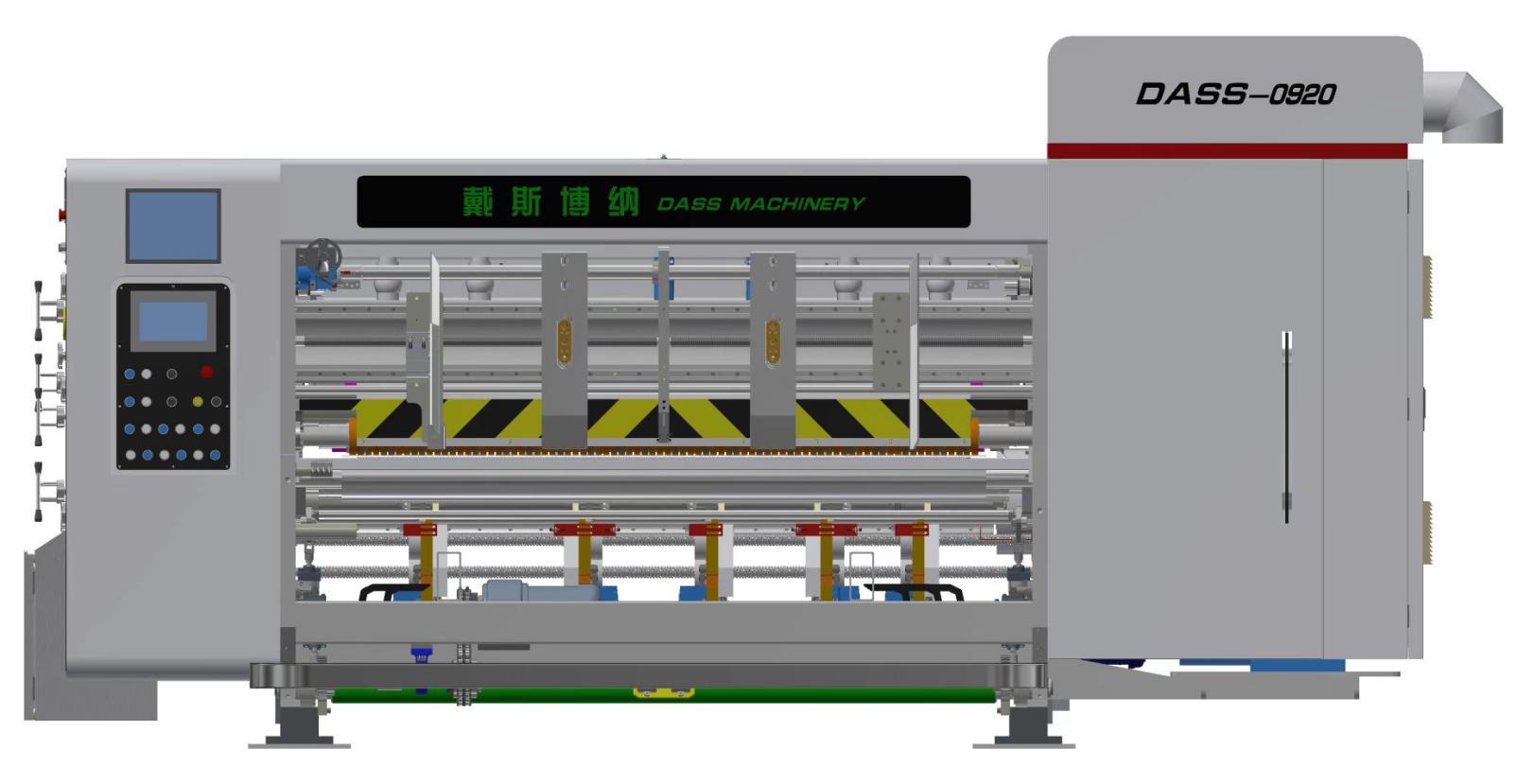

一、送紙部（伺服免壓送紙）
1、機臺離合
(1)
電動控制機臺離合附警鈴，行進間持續響鈴警示，確保作業人員安全。
(2) 傳動軸附安全離合器，避免錯誤動作而損壞機器（機臺未固鎖時，主機無法啟動運轉）。
(3) 氣壓式聯鎖裝置。
(4) 主機馬達啟動保護裝置。 2、免壓前緣
(1) 、送紙采用“伺服免壓雙風箱真空吸附前緣送紙系統”
(2) 、延伸式全程送紙方式送紙長度可調，提高送紙穩定性和送紙精度。
(3) 、可將紙板直接送入印刷部，減少拉紙輥對紙板強度的破壞。
(4) 、采用數字電子凸輪控制，永無機械磨損的后顧之憂。
(5) 、前緣送紙機構可以最大幅度的減少紙板進紙過程中的堵塞現象。
(6) 、吸風機輔助送紙，確保彎曲紙板順利送入，風量可以根據紙板的大小進行各區段的調整，最大限度的保證紙板的真空吸附力，使送紙更加準確。
(7) 、進紙左右側擋板，后擋板采用電腦控制系統，可設置紙板寬度，直接進行智能化調整定位。
(8) 、進紙輪采用聚氨脂材料制成，摩擦力大、耐用度長。
(9) 、適合于三、五層、七層瓦楞紙板，包括 E 型瓦楞紙板
(10) 、供紙計數器，設定、顯示生產數量。
3、除塵裝置
（1）、配有除塵機構（吸塵除塵毛刷），有效清除紙板表面雜質，提高印刷品質。
4、控制面板
(1) 控制面板裝有 10 英寸觸摸屏，可控制送紙部、印刷部、模切部，操作方便。
二、印刷部（2組金屬網紋輥配膠軸）
1、印刷輥
1） 、外徑為Ф390.6mm（含版外徑Ф405mm）。
2） 、鋼板材質，表面研磨、鍍硬鉻。
3） 、動平衡校正，運轉平穩。
4） 、棘輪固定式卷版軸。
5） 、全版式板溝，適用 9mm 掛版條。
6） 、裝卸印刷板，腳踏開關電動控制正反轉。
2、印刷壓輥
1） 、外徑為Ф154.3mm。
2） 、鋼管表面研磨、鍍硬鉻。
3） 、平衡校正，運轉平穩。
4） 、印刷壓印輥上下調整范圍 0-12mm。
5） 、送紙輥上下調整范圍 0-12mm。
3.金屬網紋輥
1） 、外徑為Ф216mm
2） 、鋼管表面采用先進的電鍍硬鉻工藝、堅硬、平滑耐磨。
3） 、網點一致，上墨均勻。
4） 、延長印版和橡膠輥使用壽命。
5） 、網紋輥間隙刻度盤手動調整。
4.橡膠輥
1) 、外徑為Ф200mm。
2） 、鋼管表面包裹耐磨橡膠。
3） 、橡膠輥中高特殊研磨，傳墨效果好。
5.送紙上、下輥
1） 、上輥：外徑為Ф99mm 無縫鋼管，配 2 個送紙輪。
2) 、下輥：外徑為Ф154.3mm 無縫鋼管，表面研磨，鍍硬鉻。
2） 、送紙輥間隙刻度盤手動調整，調整范圍 0-13mm。
勻墨部分
標準膠軸勻墨，外徑為￠198mm。
輥體內深孔鏜全程加工，物理性質一致，多道工藝動、 靜平衡校正，消除離心力。
鋼管壁厚28mm，表面包裹進口材質耐磨橡膠、質地細膩 刮墨均勻，耐酸堿，使用壽命高。
橡膠輥按我廠要求中高特殊研磨，傳墨效果好，保障大幅面印刷效果。
勻墨膠輥自動空轉，防止油墨干固，確保勻墨質量?？焖匍g隔微調自鎖裝置，保證上墨均勻，與網輥間隙采用采用雙級蝸輪箱快速調整，刻度指示，調整范圍為±4mm.方便快捷。（內部設置微調盤，方便調整兩輥的平行）
印刷組功能介紹
* 記憶回歸原印刷位置功能，于清潔印版轉動印刷輪，自動記錄停機前各色印刷相對位置。
* 印刷輪表面研磨及鍍鉻處理
* 優質鋼制作，表面磨削，鍍硬鉻。靜平衡校正，運轉平穩，適應高速運轉。
* 輥身水平方向和圓周方向刻制基準刻線，方便對版．
* 蝸輪蝸桿無極卷版軸。適合標準掛板條，實現快速換版。
* 電動 360°正反調整印刷輥，數字自動顯示調整量。
* 安裝腳踏開關控制裝版滾筒正反轉，方便換版。
* 印刷輥軸向電動調整。
供墨系統：
* 氣動隔膜泵，操作簡單，維護方便，供墨穩定。
* 循環式氣動上墨，自動清洗水墨。
* 濾網過濾雜質，保證印刷質量。
* 相位調整機構：所有相位調整全部采用此機構
* 獨特的行星齒輪構造， 360 度調整，運轉、停止狀態下均可。
* 印刷相位調整數顯屏顯示。
* 擦洗印版后自動復位系統。
* 相位固定系統：
* 電磁離合器制動式剎車裝置。機組離合或相位調整，傳動齒輪原嚙合點不變。
。
7.相位調整機構
1） 、行星式齒輪構造。
2） 、橫向位置，手動調整距離共 20mm。
3） 、印刷版輥采用變頻器調整相位，歸零及調版速度快，調版精確度高。
8.油墨循環
1） 、氣壓式隔膜泵，供墨穩定，操作保養簡單。
2） 、油墨濾網，過濾雜質。
9.印刷相位固定裝置
1） 、氣壓式剎車機構。
2） 、當機臺分離或調整相位時，剎車機構限制機臺轉動，保持原有齒輪位置固定點。
三、免版模切開槽部（1 組、手動控制調刀）
1. 預壓、壓線、開槽裝置手動左右控制調整，箱高電動調整
2. 雙預壓軸徑Φ124mm，表面鍍硬鉻，預壓輪Φ200。
3. 高強壓線軸、軸徑Φ124mm，表面鍍硬鉻，壓線輪Φ200。
4. 輥筒為優質鋼表面鍍硬鉻，并作平衡校正，增加其運轉穩定性和可靠性。
5. 刀模輥、膠輥采用國際標準尺寸,刀模輥直徑為360mm，膠輥直徑為397mm，可在任何地方購買到合適的模板及膠墊。
6. 刀模輥與膠墊輥的間隙采用手動調整。
7. 模切輥相位采用行星構造，精度高、承載力大，停止、運轉都可電動數字式 360°調整。
8. 當停止送紙時，軟輥自動升起，減少軟輥的磨損。
9. 膠墊采用聚胺脂氈套，可以達到 100%切斷率，切口光滑，膠墊的調換順序應以膠墊的裝卸操作手冊為準。
10. 膠墊輥采用機械凸輪式左右移動（30mm）裝置，每一刀都在不同位置，有效延長了氈套的使用壽命。模切上、下輥直徑不同，但兩輥的線速度相等?？梢钥刂颇Ｇ械对趫A周方向上無限不循環的工作，使膠套的磨損更加均勻。
四、供油裝置：
1） 機械式油泵（油泵供油循環）
2） 循環供油，齒輪著油量均勻，每組油位平衡。
3） 潤滑采用封閉式噴淋潤滑系統，確保傳動精度壽命。
五、主要技術參數
1224型
|
序號
|
參數名稱
|
單位
|
規格
|
|
1
|
機械內側寬度
|
mm
|
2800
|
|
2
|
設 計 速 度
|
張/分
|
210
|
|
3
|
經濟運行速度
|
張/分
|
120-180
|
|
4
|
最大進紙尺寸
|
mm
|
1200×2500
|
|
5
|
最小進紙高度
|
mm
|
350×500
|
|
6
|
最大印刷面積
|
mm
|
1200×2400
|
|
7
|
最大模切面積
|
mm
|
1200×2200
|
|
8
|
隔張進紙尺寸
|
mm
|
1400×2500
|
|
9
|
套色精度
|
mm
|
±0.5
|
|
10
|
標準印版厚度
|
mm
|
7.2
|
|
11
|
適應紙板厚度
|
mm
|
2--10
|
|
12
|
印刷滾筒軸向調節
|
mm
|
±5
|
1228型
|
序號
|
參數名稱
|
單位
|
規格
|
|
1
|
機械內側寬度
|
mm
|
2800
|
|
2
|
設 計 速 度
|
張/分
|
210
|
|
3
|
經濟運行速度
|
張/分
|
120-180
|
|
4
|
最大進紙尺寸
|
mm
|
1200×2700
|
|
5
|
最小進紙高度
|
mm
|
350×500
|
|
6
|
最大印刷面積
|
mm
|
1200×2400
|
|
7
|
最大模切面積
|
mm
|
1200×2200
|
|
8
|
隔張進紙尺寸
|
mm
|
1400×2200
|
|
9
|
套色精度
|
mm
|
±0.5
|
|
10
|
標準印版厚度
|
mm
|
7.2
|
|
11
|
適應紙板厚度
|
mm
|
2--10
|
|
12
|
印刷滾筒軸向調節
|
mm
|
±5
|
六、選材用料：
1、主傳動齒輪
1） 、40Cr 合金鋼材質，經高精度磨齒加工而成。
2） 、六級精度、運轉順暢、噪音小、硬度 HRC58-62、壽命長、磨損小，可以長期保證印刷套色精度不變。
3） 、相位齒輪采用 40Cr 合金鋼材質，經調質、研磨高頻處理而成、硬度 HRC58-62。
4） 、行星齒輪采用 20CrMnTi，回火后經調質、滲碳磨齒處理，淬火 HRC58-62。
5） 、墻板選用厚度為 50mm 實心鑄造，經調質加工而成，使機器運轉平穩，墻板不變形。
6） 、連接杠選用 160mm 工字鋼焊接而成，使機器運轉穩定不顫動。
7） 、行走軌道選用鑄鐵軌道，行走穩定。
8） 、間隙調整采用手動控制調節壓力。
9） 、采用雙擊隔膜泵。
10) 、傳動部采用十字滑塊無間隙傳動，齒輪厚度為 50-60mm 厚，經調質，高頻淬火而成，材質為40
珞材質。
